- OI-EMC系列電磁兼容暗室
- 電磁兼容暗室亦稱半電波暗室。它是在電磁屏蔽室的基礎上，在內壁四墻及頂板上裝貼電磁波吸收材料，地面為理想的反射面。用于為輻射發射和抗擾度測試提供實驗環境

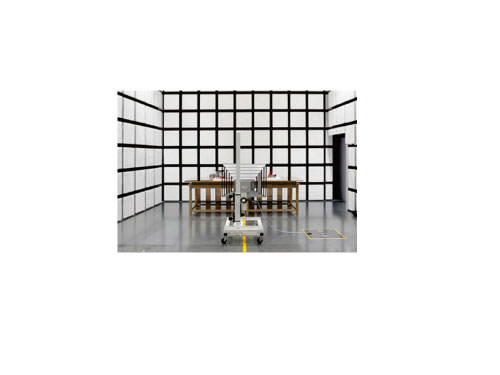

- 電磁兼容暗室
電磁兼容暗室亦稱半電波暗室。它是在電磁屏蔽室的基礎上，在內壁四墻及頂板上裝貼電磁波吸收材料，地面為理想的反射面。從而模擬開闊場的測試條件。因壁面無反射波存在，故在輻射發射與接收測試中，測量的精度較高，是目前國內外流行的和比較理想的EMC測試場地。這種暗室因?yàn)槭情_(kāi)闊場的代替場地。所以完全沿用開闊場的標準測量方法。

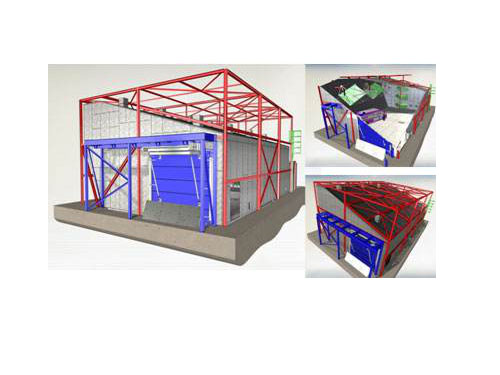

1.外部支撐鋼框架和屏蔽殼體
|
支撐鋼框架為自立式鋼結構，獨立于周邊建筑墻體和頂面，其抗地震作用十分重要。支撐鋼框架是提高電波暗室抗地震能力的唯一途徑。電磁屏蔽殼體（電磁兼容暗室殼體即為電磁屏蔽室）主要作用是屏蔽外部電磁干擾，一般為鋼板材料拼接而成。 |

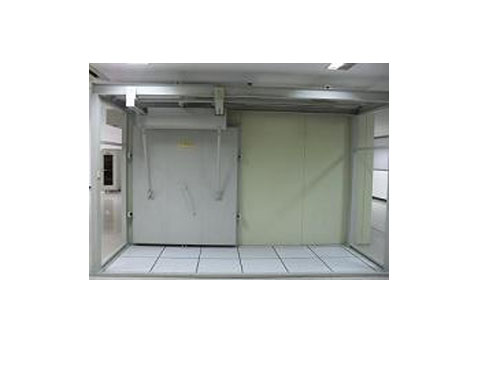

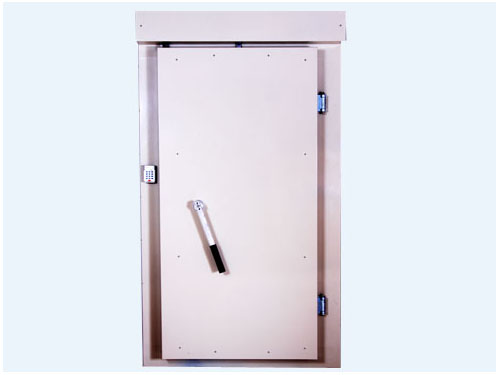

2.電磁屏蔽門
|
屏蔽門主要是測試人員進出和被測設備進出使用，目前主要有手動門，半自動氣動大門，半自動電動大門和全自動平移大門幾種類型。門的大小根據用戶使用需求定制。 |
3.吸波材料
電磁兼容暗室的吸波材料采用復合形式，即鐵氧體材料和吸波尖劈材料組合使用。
3.1鐵氧體吸波材料及其性能指標：
3.2尖劈吸波材料及其性能指標：
4.轉臺和天線塔
|
轉臺和天線塔用于民標電磁干擾（EMI）測試，被測設備可在轉臺上進行360度旋轉測試，EMI接收天線可在天線塔上在1~4米高度測試并進行天線水平和垂直極化的切換。轉臺和天線塔共用一個控制器，控制器由海洋儀器自主研發的電磁兼容自動測試軟件控制，可進行自動測試。 |
|
5.電源和信號濾波器
|
實驗室內部所有的用電和通信設備，包括測試儀器，被測設備，照明設備，電話線網線等都需要經過濾波，以隔離外部電網電磁干擾。濾波器的具體功率和數量根據客戶實際用電情況進行定制。 |
6.監控系統
監控系統用于測試時對暗室內部情況及被測設備狀態的監控，測試人員可在控制室中大屏幕觀察到暗室內部測試情況。暗室一般安裝兩套監控?cái)z像頭，1個為全景彩色攝像機，另1個為可移動的近景彩色攝像機（配置有三腳架，能清楚監測EUT的情況；該三腳架對測試結果無任何影響，使用電池供電，配備有2個供電電池和充電器）�？刂剖遗渲�1臺液晶顯示器，監控內容顯示在顯示屏上，可切換不同攝像頭且內容可以在硬盤上儲存，以便調用重要測試錄像。
CCTV系統能承受200V/m持續場強或600V/m瞬態場強（或者說1000W/m2），在相對濕度不超過95％，溫度范圍為10℃～35℃的環境內可以正常工作。了解更多EMI測試設備點擊EMI發射測試。
暗室的主要性能
|
靜區 3米測試距離下，暗室靜區為直徑2m、高2.5m的圓柱體 10米測試距離下，暗室靜區為直徑5m、高2.5m的圓柱體。 屏蔽效能SE（含主暗室、功放室、控制室、其它屏蔽室） 測試頻率范圍為9kHz-18GHz，滿足EN50147和GB/T12190的要求，所有設施及配套部件都不會影響屏蔽性能。按照上述法規進行測試，電波暗室的屏蔽性能滿足以下要求：
|
歸一化場地衰減NSA 在30MHz～1GHz頻率范圍內，按照CISPR22、CISPR16-1-4、ANSIC63.4的最新版本進行測試：3米測試距離靜區最小直徑不小于2米，高度2.5m。10米測試距離，靜區最小直徑不小于5米，高度2.5m。在暗室的中軸線上，同轉臺同軸心。發射天線分別放置在轉臺中、前、左、右和后五個位置上進行測量，暗室可確保在靜區內測量的場地歸一化衰減（NSA）:優于±3.0dB VSWR駐波比特性 符合ANSIC63.4，CISPR16-1-4（2007），CISPR22最新版本的要求。根據CISPR16-1-4-2007來測量，電波暗室在頻率范圍1-18GHz內的場地電壓駐波比滿足相關要求，測試距離3米，測試靜區直徑2m、高度2.5m圓柱，測試距離10米，測試靜區直徑2m、高度2.5m圓柱，1～18GHzSVSWR≦5.5dB。 場均勻性FU 暗室的場地均勻性按照ISO11451、ISO11452、SAEJ1113-21、IEC/EN61000-4-3在30MHz到18GHz測試頻率范圍內，在測試區域內的反射能量，應小于直接入射能量至少10dB。在距地面高度0.8m高的1.5m×1.5m的垂直平面內，測試的16點中的75%的點的場強幅值偏差應在0～＋6dB之內。 環境背景噪聲 在無EUT的情況下，暗室內空間環境的背景噪聲（暗室內轉臺、天線升降塔、照明燈和電視監視器等，全部設備處于開啟狀態）在30MHz～18GHz的頻率范圍內，測試電平比CISPR22ClassB所規定B級的限值的電平至少低10dB（峰值）。 |
