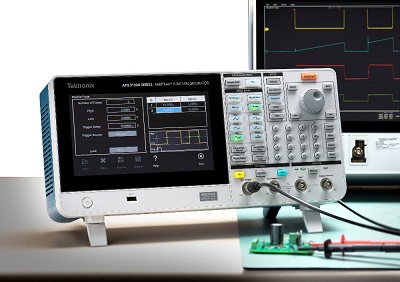

泰克AFG31000 系列為內置波形發生應用程序、具有實時波形監測功能并采用智能用戶界面的首款高性能任意波函數發生器。
泰克科技為任意函數/波形發生器AFG31000推出一種全新的軟件插件，可以在一分鐘內執行關鍵雙脈沖測試，與其他方法相比，明顯節省了大量的時間。
借助全新雙脈沖測試軟件，工程師可以在AFG31000大型觸摸屏顯示器上的單個窗口快速定義脈沖參數，生成執行測試所需的脈沖，所需時間還不到一分鐘。該軟件可以調節脈寬的阻抗及每個脈沖之間的時隙，支持最多30個脈沖，脈寬范圍在20 ns ~ 150 µs之間。
全新雙脈沖測試插件再次證明，我們的全新AFG31000可以簡便地設置測試系統，快速更改參數，以極高的效率和穩定性運行一系列測試。
電源和半導體行業中的研究人員及設計和測試工程師使用雙脈沖測試，來測量和評估功率器件的開關參數和動態特點，包括采用寬帶隙材料制成的器件，如碳化硅(SiC)和氮化鎵(GaN)。
為執行雙脈沖測試，工程師需要精確生成至少兩個具有不同脈沖寬度和時序的電壓脈沖，以觸發MOSFET或IGBT功率器件。使用當前測試設備生成這些脈沖一直面臨著很大的挑戰，迫使研究人員和工程師使用PC或微控制器手動創建波形，這一過程既耗時又容易出錯。
AFG31000重新界定了任意波形/函數發生器
AFG31000自問世以來，在同類產品中創下了多項業界第一，重新界定了任意波形/函數發生器，包括最大的觸摸屏、全新的用戶界面、已獲專利的可以自動檢測和補償阻抗不匹配的InstaView™技術功能、可編程波形排序、可以簡便創建和編輯任意波形的全新ArbBuilder工具。
AFG31000系列儀器擁有9英寸觸摸屏顯示器，分為1通道和2通道配置，提供了14位垂直分辨率及250 MSa/s、1 GSa/s或2 GSa/s采樣率。AFG31000雙脈沖測試軟件現已供貨，客戶可免費應用。
