邏輯分析儀是分析數字系統邏輯關系的儀器。邏輯分析儀是屬于數據域測試儀器中的一種總線分析儀，即以總線(多線)概念為基礎，同時對多條數據線上的數據流進行觀察和測試的儀器，這種儀器對復雜的數字系統的測試和分析十分有效。邏輯分析儀是利用時鐘從測試設備上采集和顯示數字信號的儀器，最主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等級，通常只顯示兩個電壓(邏輯1和0)，因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與 Low之間形成數字波形。
邏輯分析儀有三個重要參數：閾值電壓、采樣率和采樣深度。
1、閾值電壓
區分高低電平的間隔。邏輯分析儀和單片機都是數字電路，它在讀取外部信號的時候，多高電壓識別成高電平，多高電壓識別成低電平是有一定限制的。比如一款邏輯分析儀，閾值電壓是：0.7~1.4V，那么當它采集外部的數字電路信號的時候，高于1.4V識別為高電平，低于0.7V識別為低電平。
邏輯分析儀有三個重要參數：閾值電壓、采樣率和采樣深度。
2、采樣率
每秒鐘采集信號的次數。比如一個邏輯分析儀的最大采樣率是100M，那么也就是說他一秒鐘可以采集100M個樣點，即每10ns采集一個樣點，并且高于閾值電壓的認定為高電平，低于閾值電壓的認定為低電平。我們前邊學UART通信的時候?qū)W過每一位都會讀取16次，而邏輯分析儀的原理也是類似的，就是在超頻讀取。你信號是1M的頻率，我用100M的采樣率去采集，那么一個信號周期我就可以采集100次，最后用我們小學學過的描點法把采集到的樣點連起來，就會還原出信號，當然100倍采樣率的脈寬誤差大概是百分之一。
根據奈奎斯特定律來說，采樣率必須是信號頻率的2倍以上才能還原出信號，因?yàn)檫壿嫹治鰞x是數字系統，算法簡單，所以最低也是4倍于信號的采樣率才可以，一般選擇10倍左右效果就比較好了。比如你的信號頻率是10M，那么你的邏輯分析儀采樣率最低也得是40M的采樣率，最好能達到100M，提高精確度。
3、存儲深度
我們剛才講了采樣率，那采集到的高電平或者低電平信號，我們要有一個存儲器存儲起來。比如我們用100M采樣率，那么1秒就會產生100M個狀態樣點。一款邏輯分析儀能夠存儲多少個樣點數，這是邏輯分析儀很重要的一個指標。如果我們的采樣率很高，但是存儲的數據量很少，那也沒有多大意義，邏輯分析儀可以保存的最大樣點數就是一款邏輯分析儀的存儲深度。通常情況下，數據采集時間=存儲深度/采樣率。
此外，邏輯分析儀還有輸入阻抗和耐壓值等幾個簡單參數。所有的邏輯分析儀的通道上，都是有等效電阻和電容的，由于測量信號的時候分析儀通道是并聯在通道上的，所以分析儀的輸入阻抗如果太小，電容過大，就會干擾到我們線上的信號。理論上來講，阻抗越大越好，電容越小越好。通常情況下，邏輯分析儀的阻抗都在100K以上，電容都在10pf左右。所謂的耐壓值，就是說如果你測量超過這個電壓值的信號那么分析儀就可能被燒壞，所以測量的時候必須要注意這個問題。

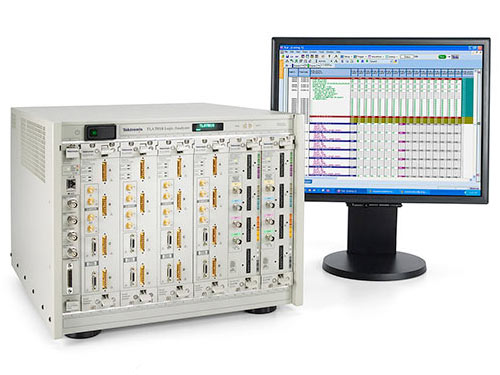

泰克邏輯分析儀TLA7000用于實時數字系統分析的突破性解決方案。 模塊化 TLA7000 邏輯分析儀系列為當今最快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性。只需一只探頭，即可定位難檢錯誤的源頭，獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖。
