作為一名電子工程師對于示波器及探頭肯定都不會陌生，然后對于泰克示波器探頭探測時需注意什么呢?今天帶大家來詳細了解一下
什么是探頭 ?

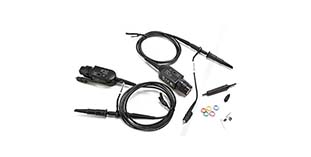

首先，讓我們看一下什么是示波器探頭。
從本質上看，探頭在測試點或信號源和示波器之間建立了一條物理和電子連接。根據測量需求，這一連接可能會非常簡單，如使用一條長一點的導線;也可能會非常復雜，如使用有源差分探頭。
目前，完全可以這樣講，示波器探頭是把信號源連接到示波器輸入上的某類設備或網絡。探頭在測量圖中用未確定設備表示。
不管探頭實際上是什么，它必須在信號源和示波器輸入之間提供足夠方便優質的連接。連接的充分程度有三個關鍵的定義問題：物理連接、對電路操作的影響和信號傳輸。
泰克示波器探頭探測時需注意什么?
選擇滿足示波器和應用需求的探頭，可以使您能夠進行必要的測量。實際上，進行測量和獲得有用的結果還取決于怎樣使用工具。下面的探測小提示將有助于您避免某些常見的測量問題：
補償探頭
大多數探頭是為與特定型號的示波器輸入而設計的。但是，在示波器之間、甚至在同一臺示波器不同的輸入通道之間會略有差異。為在必要時處理這一差異，許多探頭、特別是衰減探頭 (10X 和 100X 探頭 ) 都帶有內置補償網絡。如果探頭帶有補償網絡，應該調節這一網絡，針對要使用的示波器通道補償探頭。為此，應采用下述程序：
1.■把探頭連接到示波器上。
2.■把探頭尖端連接到示波器前面板上的探頭補償測試點。
3.■使用探頭或其它非磁性調節工具標配的調節工具，調節補償網絡，獲得頂部平坦、沒有過沖或圓形的校準波形顯示 。
4.■如果示波器帶有內置校準程序，運行這一程序，以提高精度。
沒有補償?shù)奶筋^可能會導致各種測量誤差，特別是在測量脈沖上升時間或下降時間時。為避免這些誤差，應在把探頭連接到示波器后立即補償探頭，另外要經常檢查補償結果。
盡可能使用相應的探頭尖端適配器
與被測電路相適應的探頭尖端適配器會使得探頭連接變得非�？旖�、方便、在電子上可重復、且非常穩定。遺憾的是，把長度很短的導線焊接到電路點上，來代替探頭尖端適配器的情況并不少見。
問題在于，即使一兩英寸的導線在高頻上也會導致明顯的阻抗變化。這種變化的影響，其中使用探頭尖端的直接觸點測量電路，然后通過電路和探頭尖端之間的一段短線進行測量。
地線要盡可能短、直在進行性能檢查或診斷大型電路板或系統時，工程師可能會傾向于延長探頭的地線。延長地線可以一次連接地線，然后在查看各個測試點時在系統上移動探頭。
但是，延長的地線增加的電感可能會導致快速轉換波形上出現振鈴，它顯示了在使用標準探頭地線和延長地線時進行的波形測量結果。
以上是關于泰克示波器探頭相關內容，僅供參考!!!
